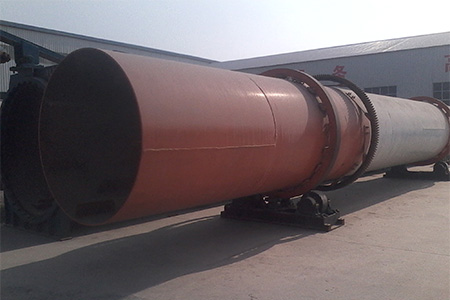

Роторнная сушилка

[Мощность обработки]: 9-285m³

Роторнная сушилка
line

Внедрение продукции

Барабанная сушилка относится к оборудованию для сушки и термообработки, подходящему для сушки магнитных, тяжелых и плавающих концентратов металлических и неметаллических руд, глины в цементной промышленности и угольного шлама в угольной промышленности с определенной влажностью или наличием частиц размеров. Она обладает преимуществами простой конструкции, удобного управления и высокой адаптируемости и является широко используемым сушильным оборудованием.

Сфера применения: Желтый песок, кварцевый песок, железные опилки, железный шлам, медные опилки, алюминиевые опилки, уголь и т. д.

Применимые материалы: Переработка полезных ископаемых, строительных материалов, металлургия, цементная, химическая промышленность и т.д.

red line

Особенность

1.Широкая применимость.

Высокая адаптируемость к материалам, подходит для энергосберегающей сушки различных порошковых, гранулированных, ленточных и блочных материалов. Он способен не только быстро удалять влагу из материалов, но также имеет простую и надежную работу оборудования.

2.Сильная способность к сушке.

Приняв новый тип комбинированного подъемного устройства, он имеет множество функций, таких как наведение, равномерный поток и подъем, которые могут эффективно преодолевать.

3.Отличный выбор материала.

Корпус цилиндра изготовлен из стали, которая обладает высокой твердостью, прочностью и большей износостойкостью; В трансмиссии больших и малых передач используются сменные шестерни с штифтовой колонной, что обеспечивает низкие инвестиционные затраты. Существует несколько методов смазки опорных колес, которые эффективно продлевают срок службы.

4.Меньше утечки пыли.

Хорошие характеристики уплотнения, полное устройство удаления пыли, эффективно уменьшающее утечку пыли; Разумные рабочие параметры, эффективное использование тепловой энергии, снижение потребления угля и электроэнергии, повышение производственной мощности.

5.Большая площадь теплообмена.

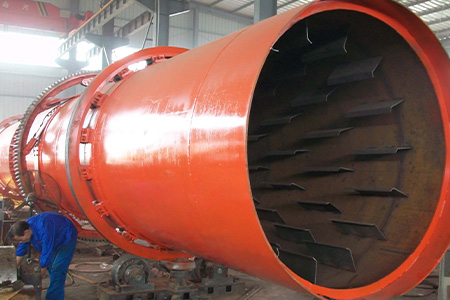

Цилиндр оснащен подъемными пластинами и направляющими пластинами с разными углами и интервалами, которые могут гарантировать, что высушенный материал движется по спиральному направлению под действием силы тяжести, сохраняя достаточное время пребывания и достаточную дисперсию внутри цилиндра.

red line

ПРИНЦИП РАБОТЫ

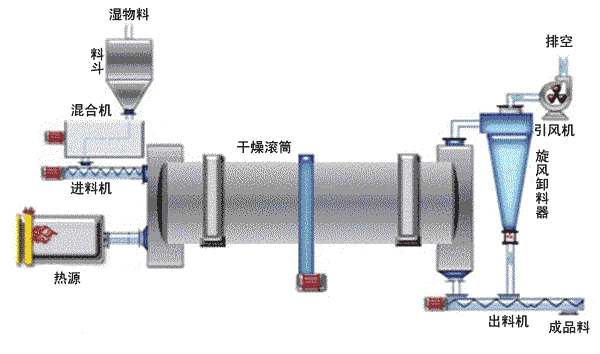

Используя устройство самосжигания для выработки тепла, влажный материал подается в один конец сушилки и подвергается достаточному теплообмену с потоком горячего воздуха из камеры сгорания под переворотом наклонной спиральной пластины. Затем он перемещается к выпускному клапану на другом конце сушилки для выгрузки готового продукта, тем самым завершая операцию сушки.

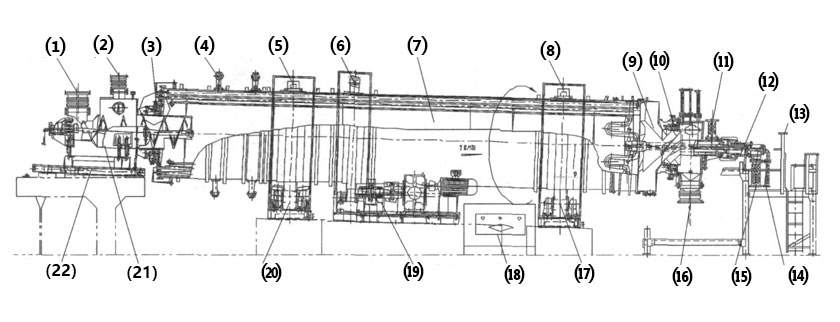

  1. Вход материала

  2. Экспорт в Steam

  3. Уплотнение подающего конца

  4. Молоток

  5. Переднее подвижное кольцо

  6. Кольцевая шестерня

  7. Тело

  8. Заднее подвижное кольцо

  1. Система разгрузки

  2. Разгрузочный уплотнительный конец

  3. Вход пара-носителя

  4. Роторное соединение

  5. опорная рама

  6. Выход конденсата

  7. вход пара

  8. Экспорт материалов

  1. Система опорных роликов

  2. Система смазочного масла

  3. Основная система привода

  4. Система блокировки опорных колес

  5. Фидер

  6. Гибкий кронштейн

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Спецификация (диаметр*длина)

Объем цилиндра

(m³)

Производственная мощность

(т/ч)

Монтаж склон

(%)

Максимальная температура на впуске (℃)

Основной мотор

(кВт)

Общий вес(т)

Φ1.2*891.9-2.4
3-5700-8007.59
Φ1.2*1011.32.4-3.03-5700-8007.511
Φ1.5*1221.24.5-5.73-5700-8001518.5
Φ1.5*1424.75.3-6.63-5700-8001519.7
Φ1.5*1526.55.7-7.13-5700-8001520.5
Φ1.8*1230.56.5-8.13-5700-80018.521.5
Φ1.8*1435.67.6-9.53-5700-80018.523
Φ2.2*1245.69.7-12.23-5700-8002233.5
Φ2.2*1453.211.4-14.23-5700-8002236
Φ2.2*1660.813.0-16.23-5700-8002238
Φ2.4*1463.113.5-16.93-5700-8003745
Φ2.4*1881.417.4-21.73-5700-8003749
Φ2.4*2090.419.3-24.13-5700-8004554
Φ2.4*2299.521.2-26.53-5700-8004558
Φ2.6*24127.427.2-34.03-5700-8005573
Φ3.0*20141.330.1-37.73-5700-8007585
Φ3.0*25176.637.7-47.13-5700-8007595
Φ3.2*2520142.9-53.63-5700-80090110
Φ3.6*2828560.8-76.03-5700-800160
135
