Одноцилиндровая гидравлическая конусная дробилка серии XCS

[Размер подачи]: ≤560 мм

[Мощность обработки]: 78-1050т/ч

Узнать ценy Cooбшeниe

Одноцилиндровая гидравлическая конусная дробилка серии XCS

Внедрение продукции

Одноцилиндровая гидравлическая конусная дробилка серии XCS объединяет механические, гидравлические, автоматизированные, интеллектуальные технологии управления и другие. Подходит для среднего и мелкого дробления материалов средней твердости. Имеет простую и надежную конструкцию, низкую частоту отказов, низкую себестоимость производства и высокую стабильность работы. Благодаря преимуществам простоты обслуживания она широко используется в металлургии, строительстве, гидроэнергетике, транспорте, производстве строительных материалов и других промышленных областях.

Сфера применения: речная галька, гранит, базальт, железная руда, кварцит и другие породы средней твердости.

Применимые материалы: Дробление песка и гравия, дробление горных пород, дробление строительного камня, химическое производство, строительство дорожного полотна, строительство инфраструктуры и т. д.

Особенность

Структурная оптимизация

Коэффициент использования изнашиваемых деталей высок, а главный вал может выдерживать большую силу дробления и больший ход. Высокопрочная литая стальная рама, шпиндель из легированного материала.

Интегрированное проектирование

Интегрированная конструкция гидравлической смазки обеспечивает защиту от перегрузок и гидравлическую регулировку, а также удобна для обслуживания.

Подъемный конус

Подвижный конус может подниматься и опускаться с помощью одного гидравлического цилиндра, который может выполнять различные функции, такие как регулировка выпускного отверстия, очистка, защита от перегрузки и т. д. Среднее и мелкое дробление различных типов полостей может быть реализовано только путем замены неподвижного конуса.

Высокая производительность

Специальная дробильная камера имеет большую производительность, что гарантирует, что эффект дробления не будет зависеть от износа футеровки, при этом эффективность дробления слоистого материала будет высокой.

ПРИНЦИП РАБОТЫ

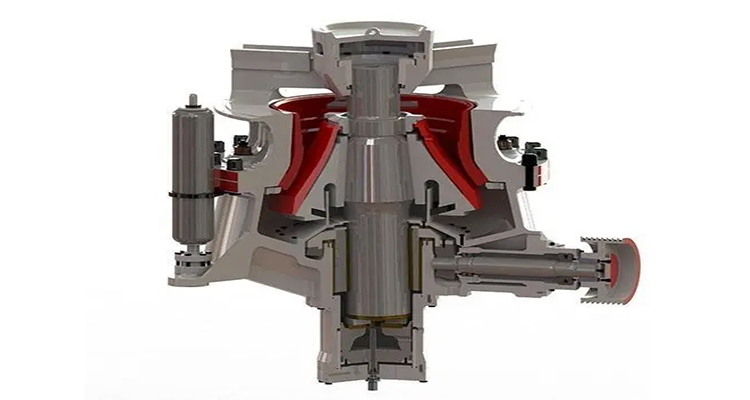

Одноцилиндровая гидравлическая конусная дробилка серии XCS working pic

Принцип работы одноцилиндровой гидравлической конусной дробилки Двигатель приводит во вращение малую коническую шестерню через мотор-колесо, ремень и шкив, а малая коническая шестерня приводит во вращение большую коническую шестерню, чтобы заставить вращаться эксцентриковую втулку. В это время главный приводной конус вала, установленный в эксцентриковой втулке, движется вместе с вращением эксцентриковой втулки, так что дробящая стенка иногда находится близко, а иногда и вдали от катящейся стенки, чтобы достичь цели дробления материалов.

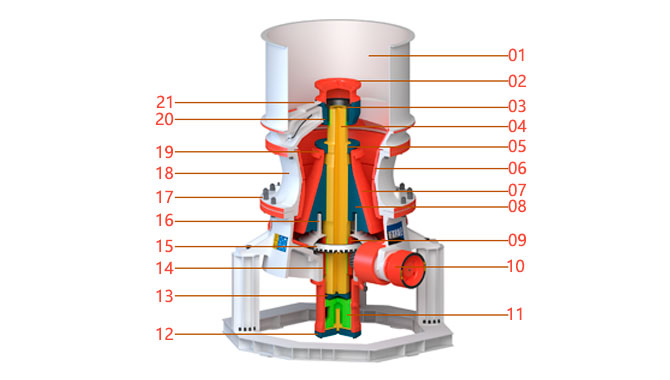

Загрузочный бункер
Распределительная пластина
верхний подшипник
Шпиндель
контргайка
Стена из раствора
сломанная стена
тело

Эксцентриковая втулка
Шкив
поршень
Крышка цилиндра
Упорно-подшипниковая группа
Эксцентриковая втулка

большая шестерня
уплотнительное кольцо
Нижняя полка
Полочный корпус
режущее кольцо
Верхняя втулка корпуса рамы
защитная пластина

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель	Тип	Подача порта (mm)	Максимальный размер подачи (mm)	Мощность двигателя (кВт)	Произв-сть (т/ч)
XCS420	EC	240	120	90	88-128
XCS420	C	200	130	90	78-118
XCS430	EC	360	180	150	126-344
	C	300	150		108-301
	MC	235	80		91-275
XCS440	EC	450	180	250	267-601
	C	400	150		225-511
	MC	300	80		195-486
XCS660	EC	560	220	315	349-1050
XCS660	C	500	150	315	318-892
