Подробное объяснение функций компонентов щековой дробилки

Feb.19,2025 5 Xingaonai

Области применения щековых дробилок

Щековая дробилка — это распространённое дробильное оборудование в горнодобывающей промышленности, часто используемое для грубого дробления рудных материалов. Он имеет такие характеристики, как высокая эффективность, энергосбережение, большой коэффициент дробления, простая конструкция, простота обслуживания и низкие эксплуатационные расходы. Он широко используется в горнодобывающей, химической промышленности, строительстве, металлургии и других отраслях.

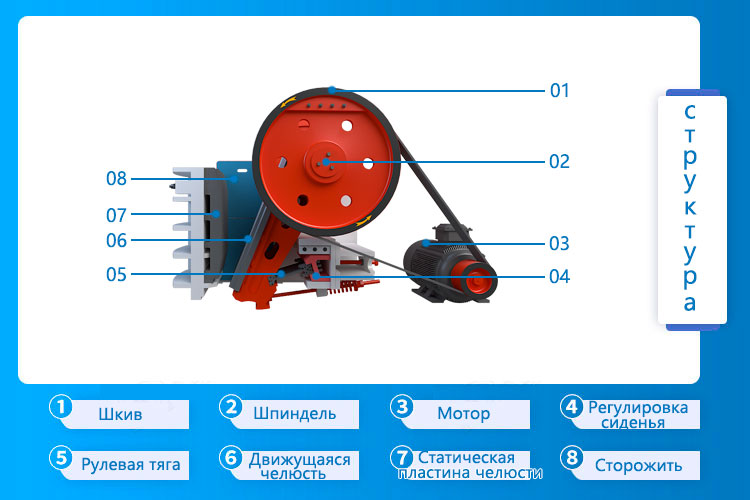

Конструкция щековой дробилки

Щековая дробилка в основном состоит из рамы, щековой плиты, футеровки, эксцентрикового вала, подшипника, маховика, передаточного устройства, регулировочного седла и т. д. Ниже Синь Гао Най Чжун подробно описывает функции компонентов щековой дробилки.

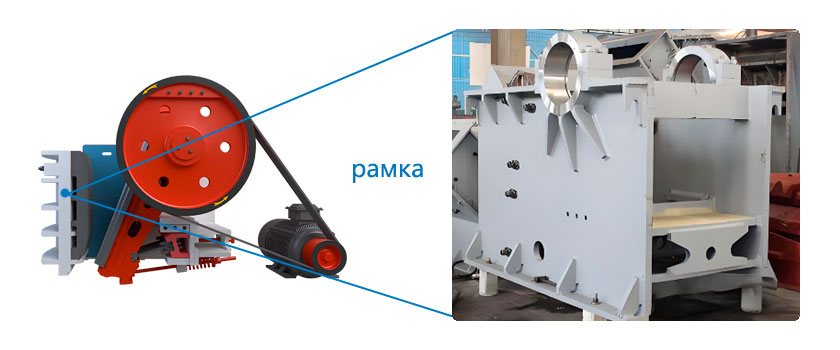

рамка

Рама является основной частью щековой дробилки, поддерживающей основные компоненты щековой дробилки. Каркас изготовлен из литой стали высокой прочности и жесткости.

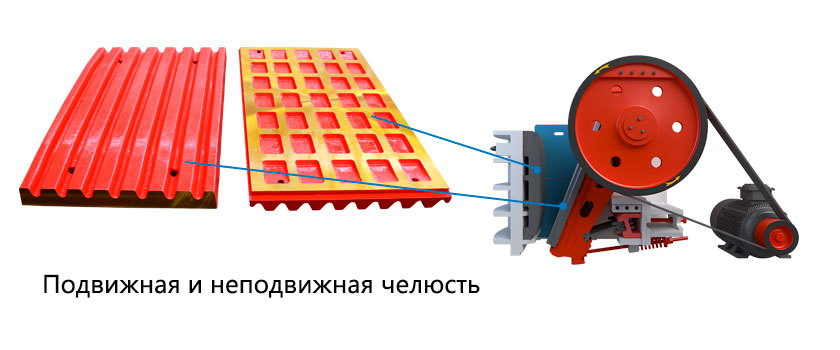

Щековая пластина

Щековая плита является одним из основных компонентов щековой дробилки. Она изготовлена из высокомарганцовистой стали с высокой прочностью и хорошей износостойкостью, а также может выдерживать большее давление и удары. Щековая пластина разделена на две части: подвижную и неподвижную. Верхний конец подвижной щековой плиты подвешен на эксцентриковом валу, а неподвижная щековая плита закреплена на раме. Двигатель через передаточное устройство приводит в движение эксцентриковый вал, заставляя подвижную щеку двигаться вперед и назад, вверх и вниз. Подвижная щековая пластина образует угол с неподвижной щековой пластиной. Когда подвижная щековая пластина движется вперед и назад, она сжимает, трёт и измельчает материал, чтобы раздавить его.

Лайнер

Подкладка в основном используется для защиты износостойких частей щековой пластины внутри фюзеляжа. Он делится на два типа: динамическая футеровка и фиксированная футеровка. Фиксированная футеровка устанавливается на фиксированную щековую плиту, а динамическая футеровка устанавливается на динамическую щековую плиту. Она используется для уменьшения износа щековой плиты в процессе дробления. Футеровочная плита в основном изготавливается из легированной стали, высокомарганцовистой стали, чугуна и т. д.

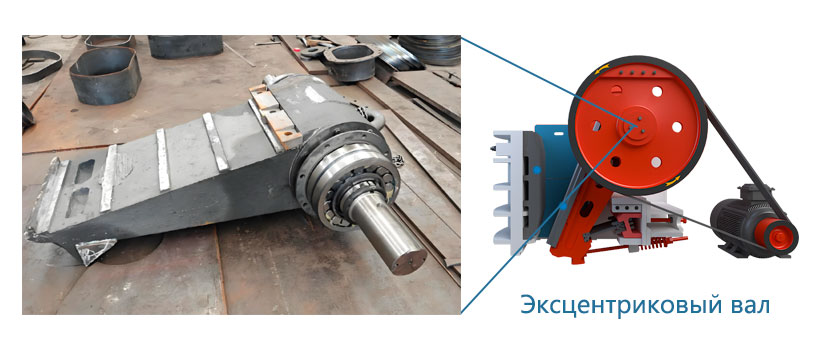

Эксцентриковый вал

Эксцентриковый вал является одним из основных компонентов щековой дробилки и важным компонентом системы трансмиссии. Эксцентриковый вал, также известный как главный вал, поддерживает подвижную щеку, шкив и маховик, выдерживает кручение, изгиб и другие воздействия, а также полностью контролирует траекторию движения подвижной щеки. Эксцентриковый вал в основном изготовлен из высококачественного литого стального материала, который обладает высокой прочностью и усталостной прочностью.

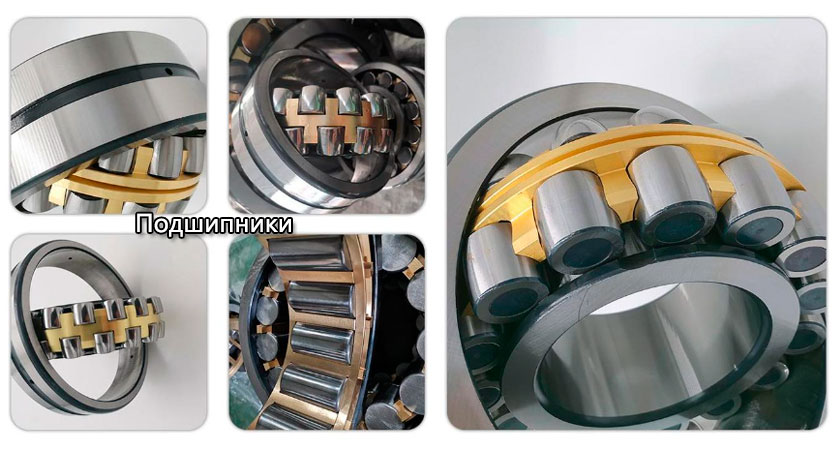

Подшипники

Подшипники в основном используются для поддержки вращения и движения различных компонентов и являются одним из основных компонентов работы щековой дробилки. Подшипник воспринимает силу тяжести и движения движущихся частей, таких как эксцентриковый вал и подвижная щековая пластина, снижая трение и износ, возникающие во время движения. В основном он изготавливается из легированной стали с хорошей износостойкостью, высокой точностью и высокой прочностью.

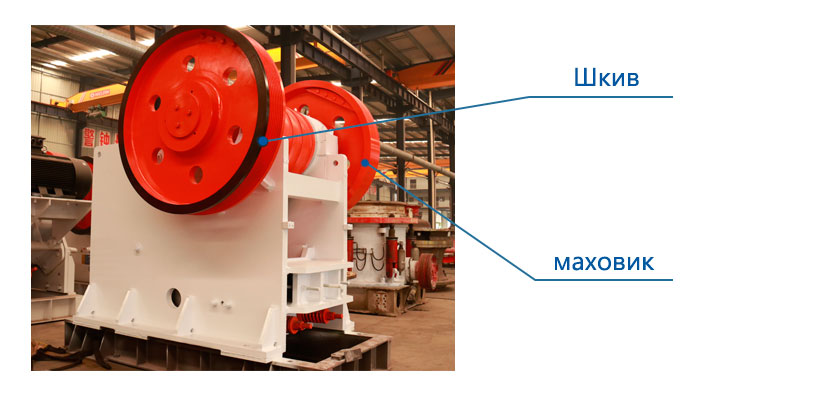

маховик

Маховик установлен на одном конце эксцентрикового вала для уравновешивания веса рифленого колеса и накопления энергии. Когда щековая дробилка работает, холостой ход вызывает неравномерную нагрузку на двигатель. Для того чтобы сбалансировать нагрузку двигателя, энергия холостого хода сохраняется и высвобождается во время дробления, чтобы увеличить силу дробления. Кроме того, маховик обеспечивает устойчивость и надежность, а также может снизить вибрацию и шум оборудования.

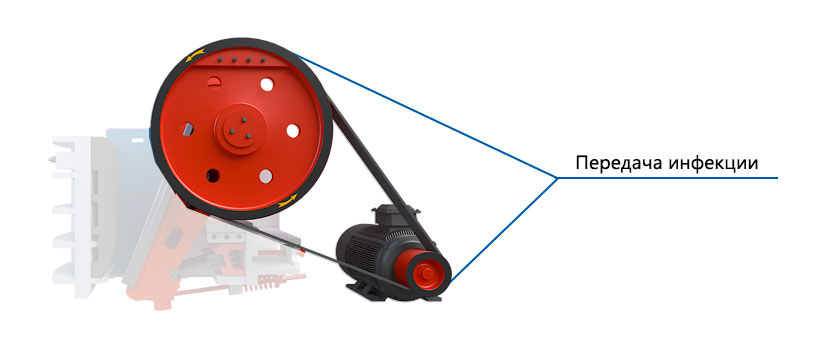

Передача инфекции

Передаточное устройство используется для приведения в движение щековой плиты и в основном состоит из двигателя, шкива, шестерен, редуктора и т. д. Эффективность работы передаточного устройства напрямую влияет на производительность и срок службы щековой дробилки. Приводной ремень изготовлен из резинового материала, обладающего высокой прочностью и хорошей износостойкостью.

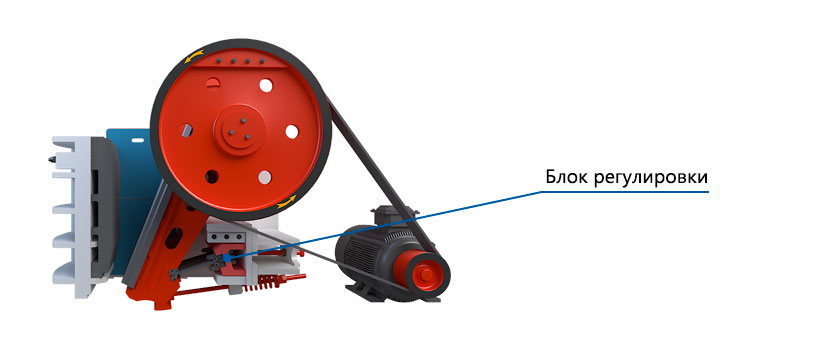

Блок регулировки

Регулировочный блок управляется вручную или гидравлически и в основном используется для регулировки расстояния между футеровкой и щековой плитой, контроля размера частиц дробленого материала и удовлетворения требований дробления различных материалов.

Одним словом, каждый компонент щековой дробилки играет незаменимую роль. Благодаря различным конструкциям и согласованию этих компонентов формируется эффективный принцип дробления щековой дробилки. Регулярное техническое обслуживание и защита этих деталей могут продлить срок службы щековой дробилки и повысить эффективность производства.
